MESHTASTIC - Tahák na kontrolu antény s nanoVNA

Pomocí přístroje nanoVNA dokážete anténu naladit tak, že okamžitě vidíte, „jak anténa ladí“. Mechanickou úpravou (např. změnou délky) ji můžete velmi rychle doladit tak, aby na frekvenci 868 MHz fungovala optimálně.

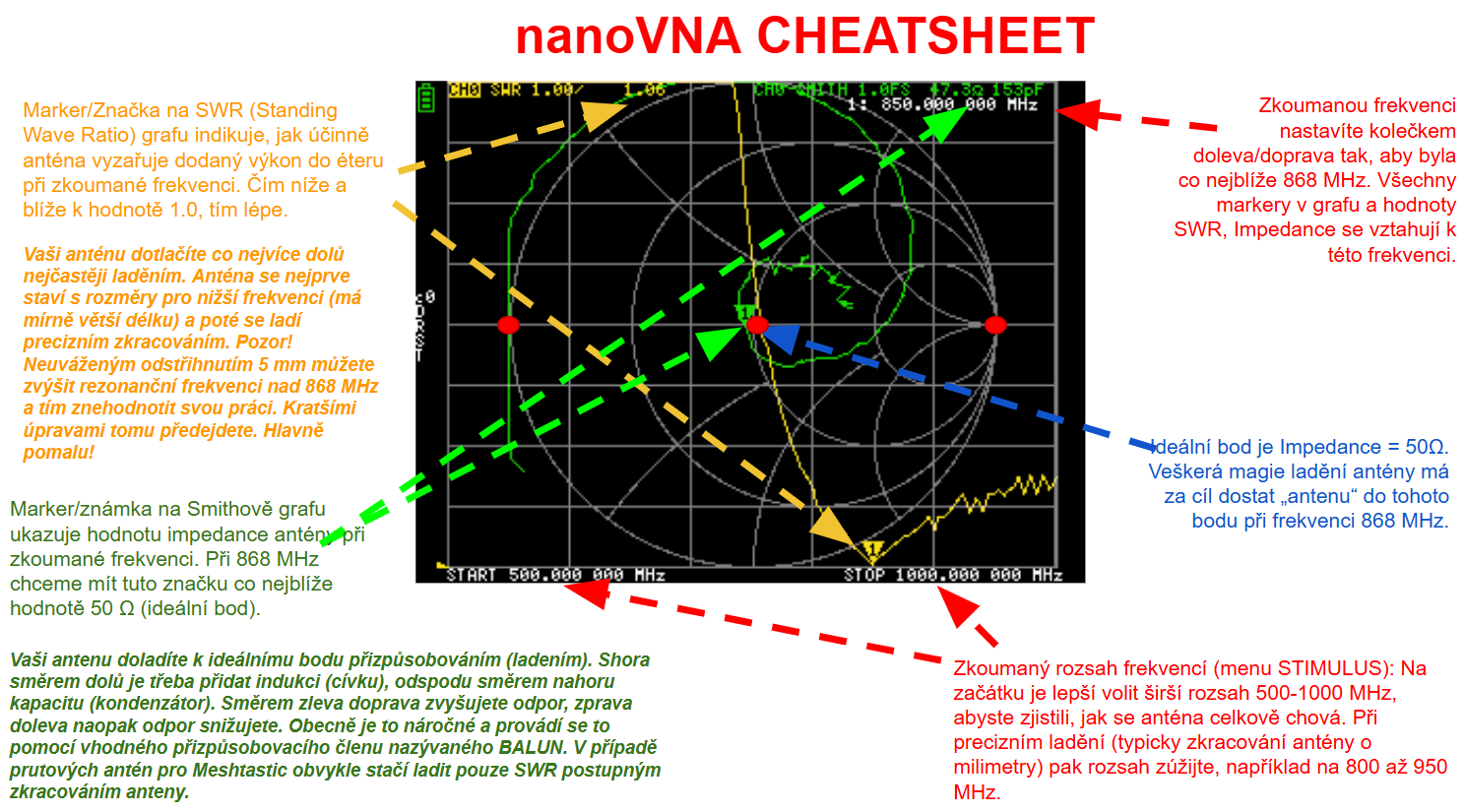

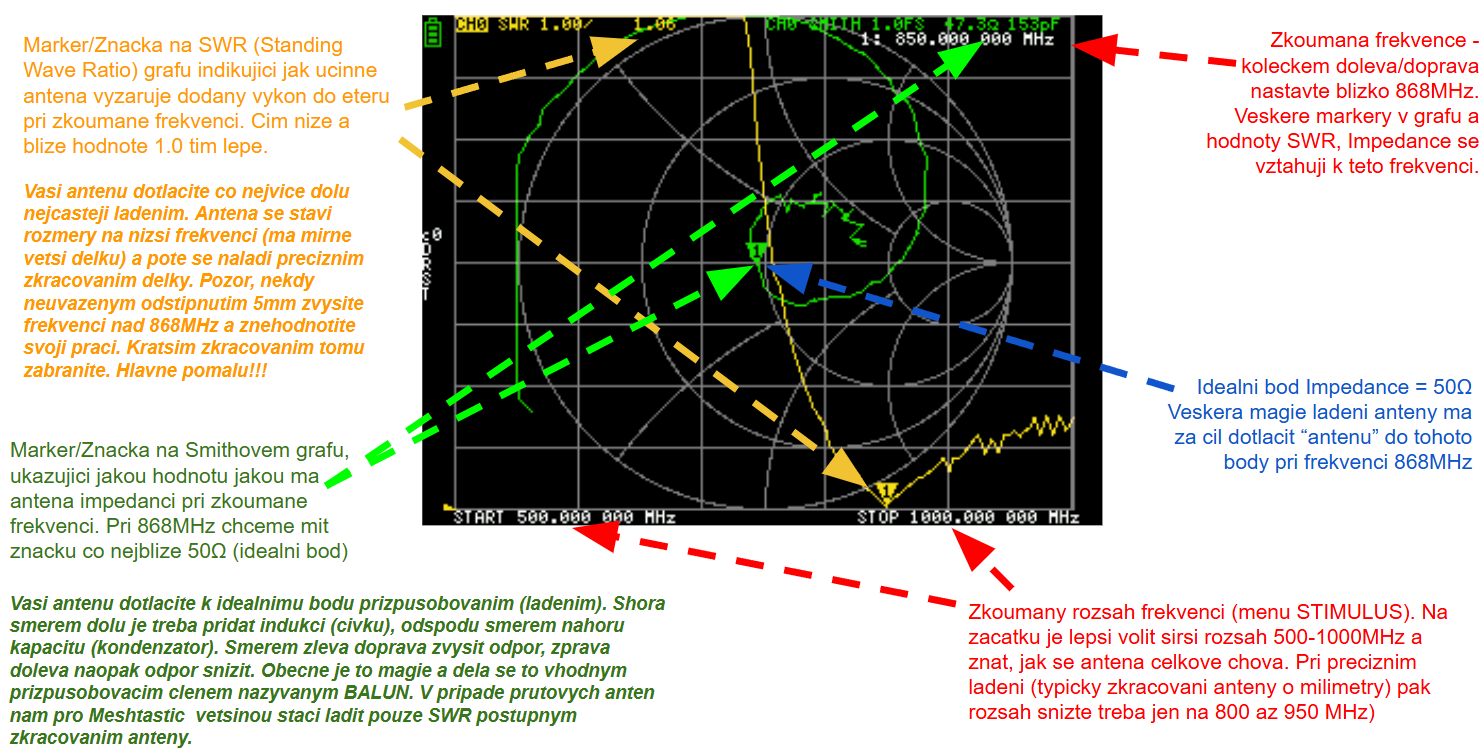

Podrobnější informace o nanoVNA si může každý vyhledat sám. Zde předkládám pouze základní tahák, který určitě usnadní orientaci v ovládání a použití.

Nezapomeňte však před experimenty přístroj vždy zkalibrovat (alespoň kroky Open, Short a Load).

Příklady některých antén můžete vidět zde.
